◆系列:GS系列
◆ 输出功率:2.2~200Kw
◆风量:0.1~1000m³/min
◆工作压力:0.8Mpa~40Mpa
◆传动方式:直连/皮带
◆工作电压:380V50HZ/220V50HZ
◆润滑方式:机油润滑/无油
◆冷却方式:风冷/水冷
◆备注:如需其他参数请来电
15026406225
以上仅为部分样品,我司可生产压力1-40Mpa,流量0.1m³/min-200 m³/min的各种小型中型和大型压缩机,介质包括空气、氮气、天然气、惰性气体、二氧化碳等各种气体。如果样品不符合您的要求,请来电索要技术资料和报价。
产品介绍:

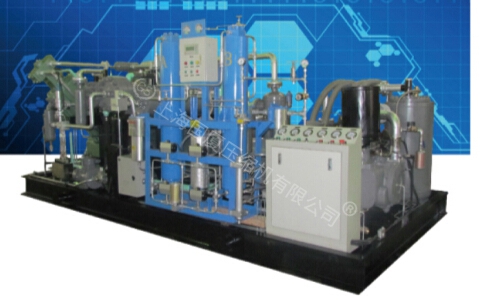

GS-H-20Mpa活塞式压缩机是由防爆电动机通过联轴器驱动,再利用管路系统将冷却系统与压缩机各级相连,即形成了电能-动能-气体的势能转换;通风系统使得压缩机各级排气在冷却器中能得到良好的冷却,且气缸体由于气体的流动也能够带走一部分热量,从而保证各工作机件的工作温度不致过高而过早损坏;润滑系统是保证压缩机能够长期、高效及可靠运行的一个重要组成部分,对压缩机运转的好坏起着决定性的作用;压缩机各级及各独立的压力单元均设有安全阀,是压缩机重要组成部分之一,在运行中能够有效地防止压缩气体系统的事故发生;气体回收系统是将系统中各级分离器中排放出的油气混合物集中回收罐内,并通过阀门将气体返回到进气缓冲管内进入压缩机的进气管线上,形成再次利用,减少气体损失,降低成本; PLC控制系统能确保压缩机自动启动(首次启动应为手动),自动停机,自动排污等功能,因此压缩机操作方便;全部设备均集成在撬装的底座上,形成一个整体撬装式压缩机站。
技术参数:
1 | 供气量 | 600~1800Nm3/h | |
2 | 吸气压力(表压) | 3.0~20.0MPa | |
3 | 额定排气压力(表压) | 25.0MPa | |
4 | 吸气温度 | ≤40℃ | |
5 | 压缩介质 | 天然气 | |
6 | 噪声声压级 | ≤75 dB(A) (箱体外1米处) | |
7 | 润滑油温度 | ≤70 ℃ | |
8 | 润滑油总耗量 | ≤150 g/h | |
9 | 气缸直径 | 一级 | 2-φ75 mm |
二级 | 2-φ42 mm | ||
10 | 活塞行程 | 92 mm | |
11 | 压缩机转速 | 740 r/min | |
12 | 轴功率 | ≤85kW | |
13 | 排气压力 (表压) | 一级 | 9.0~25.0MPa |
二级 | 25.0MPa | ||
14 | 润滑方式 | 曲轴、连杆、十字头压力润滑、气缸、填料微油润滑 | |
15 | 冷却方式 | 风冷 | |
16 | 配备 动力 | 压缩机主电机 | YB315L1-8型防爆电动机、90kW、740r/min 、dⅡBT4 380V/50Hz IP54级、dⅡBT4、B3 F级 |
风扇电机 | YB132M-4、7.5KW、1450r/min、dⅡBT4、IP54级、380V/50Hz、F级 | ||
油泵电机 | YB2-100L1-4 2.2kW B3 1420r/min dⅡBT4 | ||
17 | 振动烈度 | ≤45.0 | |
18 | 压缩机外形尺寸 | 5538×2438×2438mm | |
19 | 全机重量 | ~9650kg |
