◆系列:GS系列
◆ 输出功率:2.2~200Kw
◆风量:0.1~1000m³/min
◆工作压力:0.8Mpa~40Mpa
◆传动方式:直连/皮带
◆工作电压:380V50HZ/220V50HZ
◆润滑方式:机油润滑/无油
◆冷却方式:风冷/水冷
◆备注:如需其他参数请来电
15026406225
以上仅为部分样品,我司可生产压力1-40Mpa,流量0.1m³/min-200 m³/min的各种小型中型和大型压缩机,介质包括空气、氮气、天然气、惰性气体、二氧化碳等各种气体。如果样品不符合您的要求,请来电索要技术资料和报价。
产品介绍:

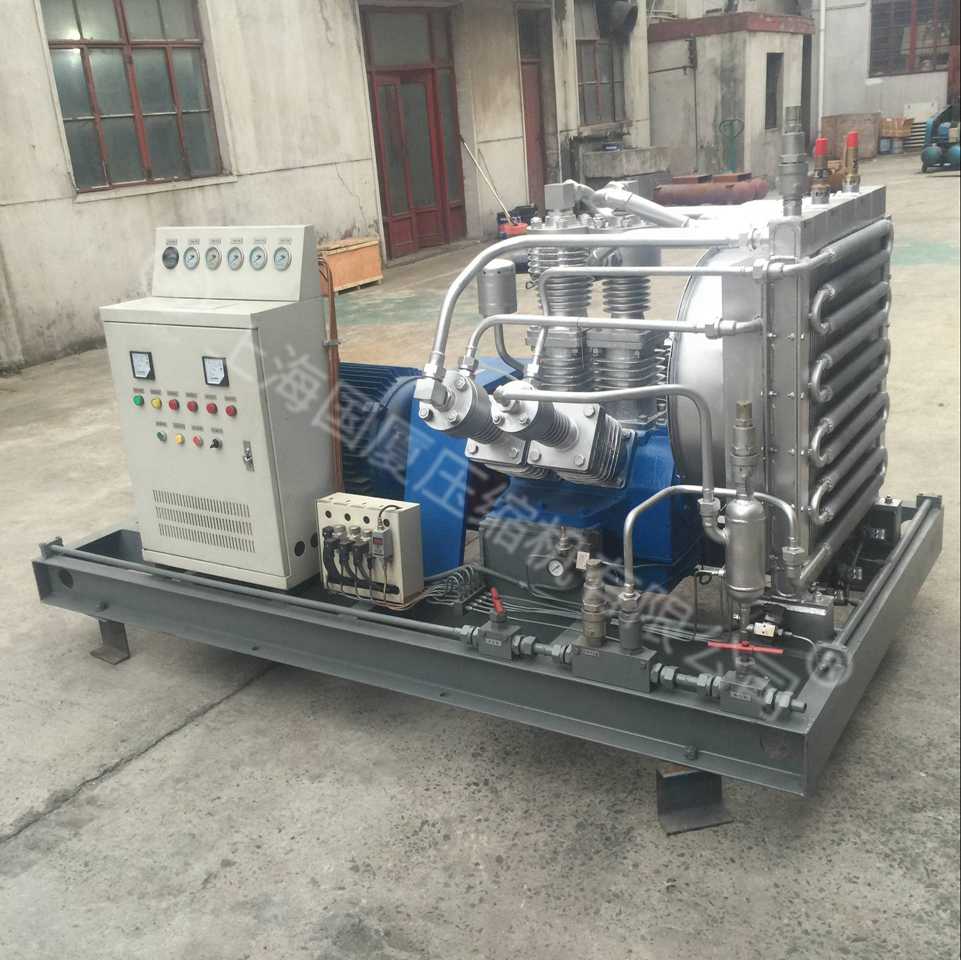

GS-H-40Mpa活塞式压缩机是采用高效能三级级压缩一级过滤为特点,是以提供北美标准的25兆帕输出压力的CNG气体设计而成,主要用于天然气气瓶加注、燃气汽车的天然气加注。该系统采用高灵敏的感应装置和安全性可靠的机械结构,能够便捷、持续的为天然气汽车或气瓶加气。自动停机和排污阀实现无须看护和清洁压缩气源,从而达到便捷、安全、使用寿命长的理想状态。
性能参数:
压
缩
机 | 产品型号 | GS-H-40Mpa活塞式压缩机 | |
结构形式 | 直立、风冷无油润滑活塞式 | ||
压缩介质 | 天然气 | ||
公称容积流量(m3/min) | 0.28 | ||
标方容积流量(Nm3/h) | 100 | ||
压缩级数 | 4 | ||
气缸数 | 4 | ||
传动方式 | 带传动 | ||
行程mm | 80 | ||
噪声(声压级) dB(A) | ≤85 | ||
冷却形式 | 风冷 | ||
转速( r/min) | 550 | ||
吸气压力(MPa) | 0.5 | ||
排气压力(Mpa) | 20 | ||
吸气温度(℃) | ≤35 | ||
排气温度(℃) | ≤130 | ||
润滑 方式 | 曲轴、连杆、十字头 | 压力润滑 | |
气缸、填料 | 无油润滑 | ||
发 动 机 | 型号 | YB3-225S-4 | |
转速(r/min) | 1480 | ||
功率(kW) | 22 | ||
电流(A) | 49.8 | ||
尺寸 | 约350*200*180cm | ||
重量 | 约3.5吨 |
二、压缩机设计采用的技术标准
API618 石油化工和气体工业用往复压缩机
JB/T10298-2001 汽车加气站用天然气压缩机
GB/T7022-1986 容积式压缩机噪声声功率级的测定
GB/T15487-1995 容积式压缩机流量测量方法
JB/T7240-1994 一般用往复活塞压缩机主要零部件技术条件
GB7777-89 往复活塞压缩机机械振动测量与评价
GB150-1998 钢制压力容器
GB151-1999 钢制管壳式换热器
JB4730-94 压力容器无损检测
压力容器安全技术监察规程
GB/T755-2000 旋转电机定额和性能
GB3836.1-2000 爆炸性气体环境用电气设备第1部分:通用要求
GB3836.2-2000 爆炸性气体环境用电气设备第2部分:隔爆型“d”
中华人民共和国“爆炸危险场院所电气安全规程”
SHJ3019-90 石油化工企业仪表配管配械设计规范
SHJ3521-91 石油化工企业仪表工程施工技术规范
GBJ93-86 工业自动化仪表工程施工及验收规范
GB/T13306 标牌
GB/T13384 机电产品包装通用技术条件
SY5548.3-92 石油工业常用机电产品验收一般规定
三、供货范围
序号 | 项 目 | 数量 |
1 | 压缩机主机 | 1套 |
2 | 撬装钢底座 | 1台 |
3 | 电动机 | 1台 |
4 | 进气过滤器 | 1件 |
5 | 冷却系统 | 1套 |
6 | 气管路系统(含高压管路、阀门、各级安全阀等) | 1套 |
7 | 安全放空系统 | 1套 |
8 | 润滑系统 | 1套 |
9 | 单向阀 | 1件 |
10 | 现场仪表 | 1套 |
11 | 随机备品备件及专用工具 | 1套 |
12 | 随机出厂图样文件资料 | 1套 |
